Courant 2014/2015, EUFOR INTER a équipé 10 forages de production d’eau saumâtre en vue d’alimenter une nouvelle usine de dessalement d’eau de mer implantée à Madinaty à proximité du Caire en Egypte.

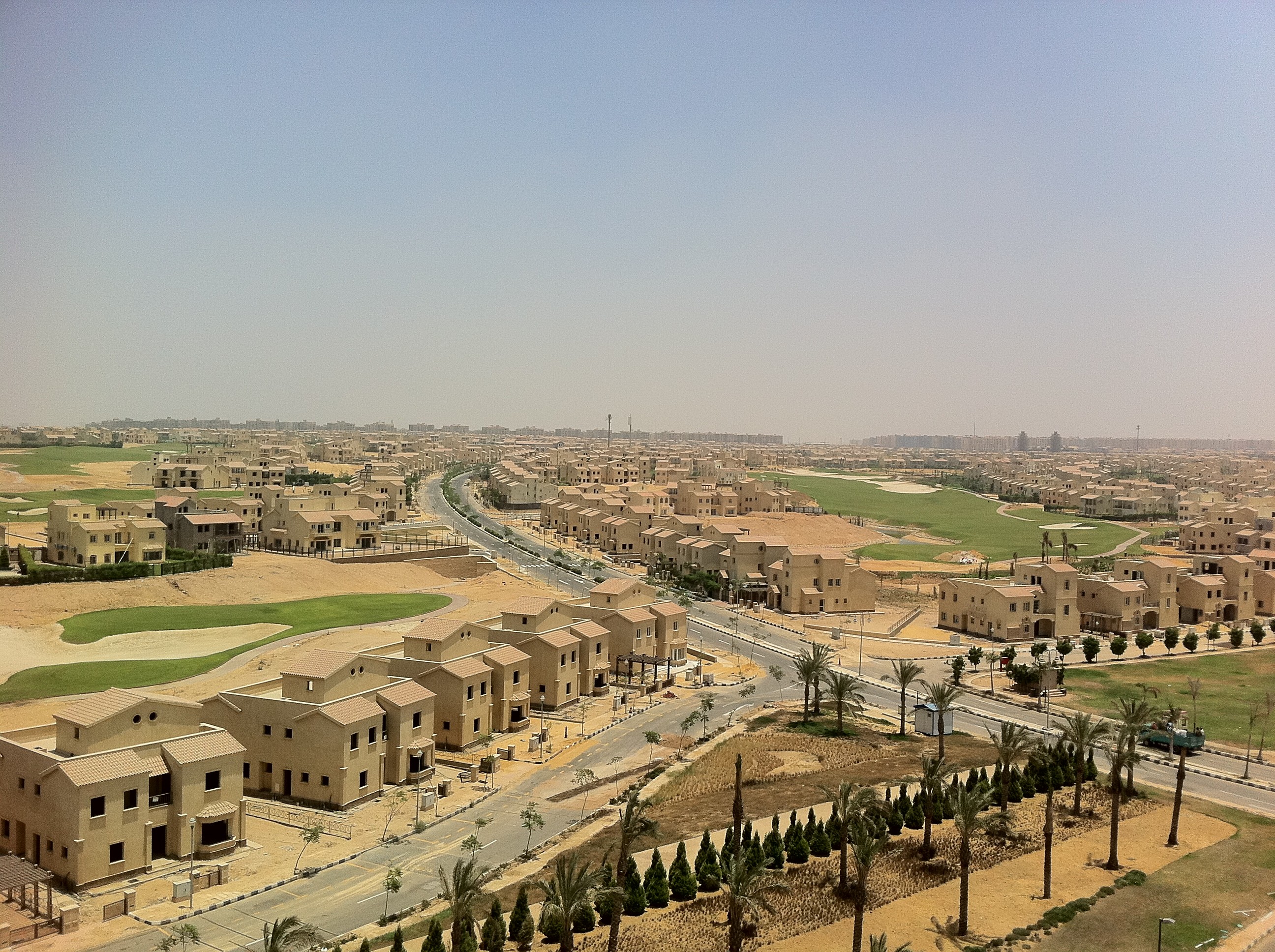

Madinaty est une nouvelle ville construite en plein désert dans le but de soulager l’expansion démographique du Caire.

Dans le cadre de ses travaux d’infrastructure, la société Egyptienne « Talaat Mostafa Group » (TMG), avait bien évidemment comme priorité l’approvisionnement en eau potable et en énergie.

Compte tenu des caractéristiques de l’eau à pomper dans la nappe à une profondeur de -270 m (profondeur requise en vue de l’installation des groupes motopompes), il n’était pas possible d’un point de vue technique de réaliser les colonnes d’exhaure en acier inoxydable selon Aisi316 en raison des risques de corrosion  trop importants. En effet, l’eau était particulièrement saumâtre et donc très agressive avec une teneur en Chlorure de sodium de l’ordre de 3000 mg/L à une température avoisinant les 30°Celcius.

En accord avec nos clients, nous avons donc opté pour la meilleure solution d’un point de vue technico-économique, c’est-à-dire les colonnes de refoulement de type WELLMASTER©, développées et fabriquées par ANGUS FLEXIBLE PIPELINES (ANGUS FIRE - UK), représentée par EUFOR INTER depuis une vingtaine d’années sur le BeNeLux et à l’Export.

Pour ce projet spécifique, les colonnes de refoulement Wellmaster © ont été étudiées sur base des caractéristiques hydrauliques et mécaniques par le bureau d’étude Angus Flexible Pipelines et, ensuite, validées par nos clients.

Les parties métalliques (accouplements, pièces d’adaptation et têtes de puits) ont été réalisées en acier Duplex UNS32760 ou équivalent.

Les équipements ont été livrés en Egypte pour le compte d’une entreprise Belge réputée mondialement dans le dessalement d’eau de mer et disposant de très nombreuses références dans ce secteur d’activités.

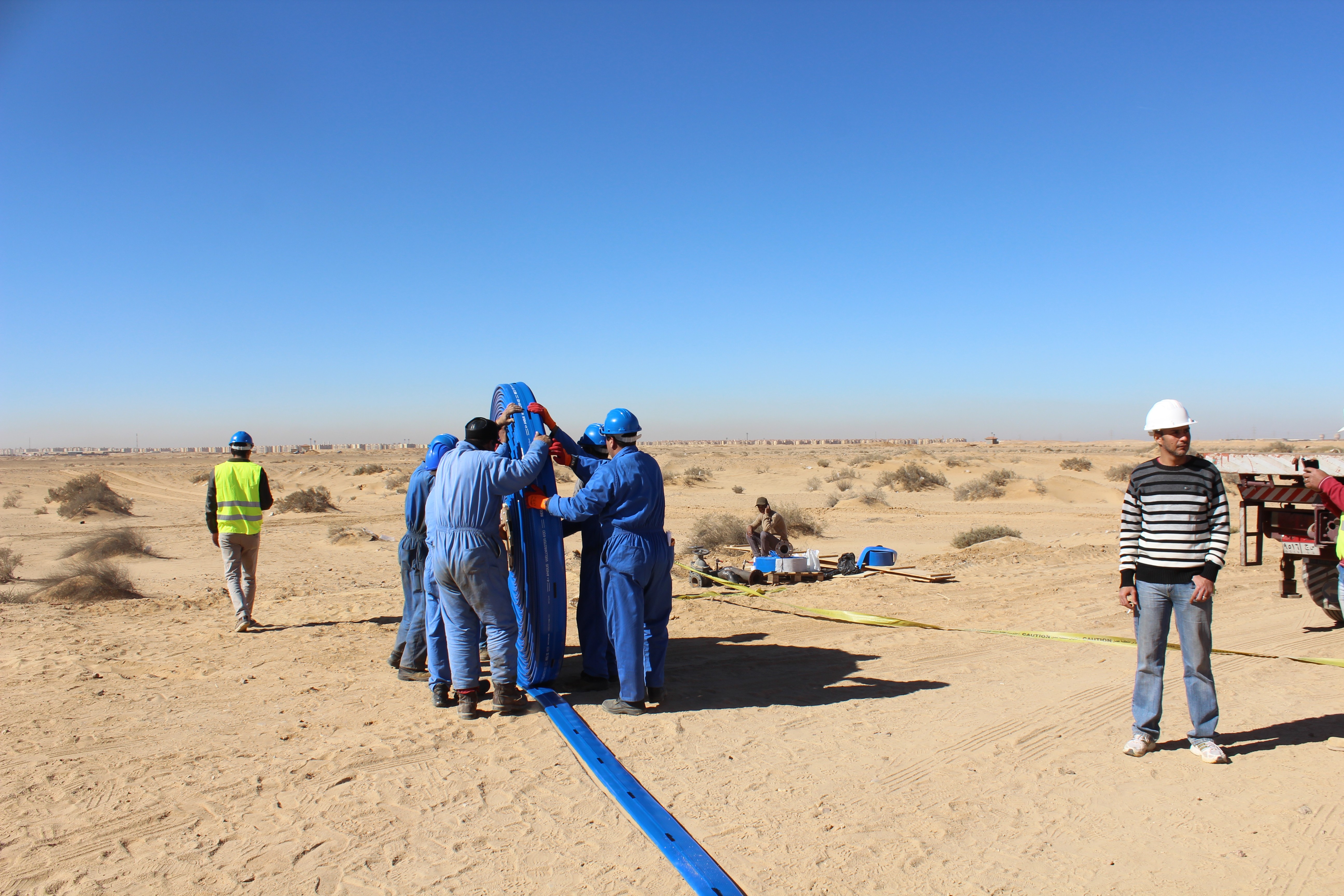

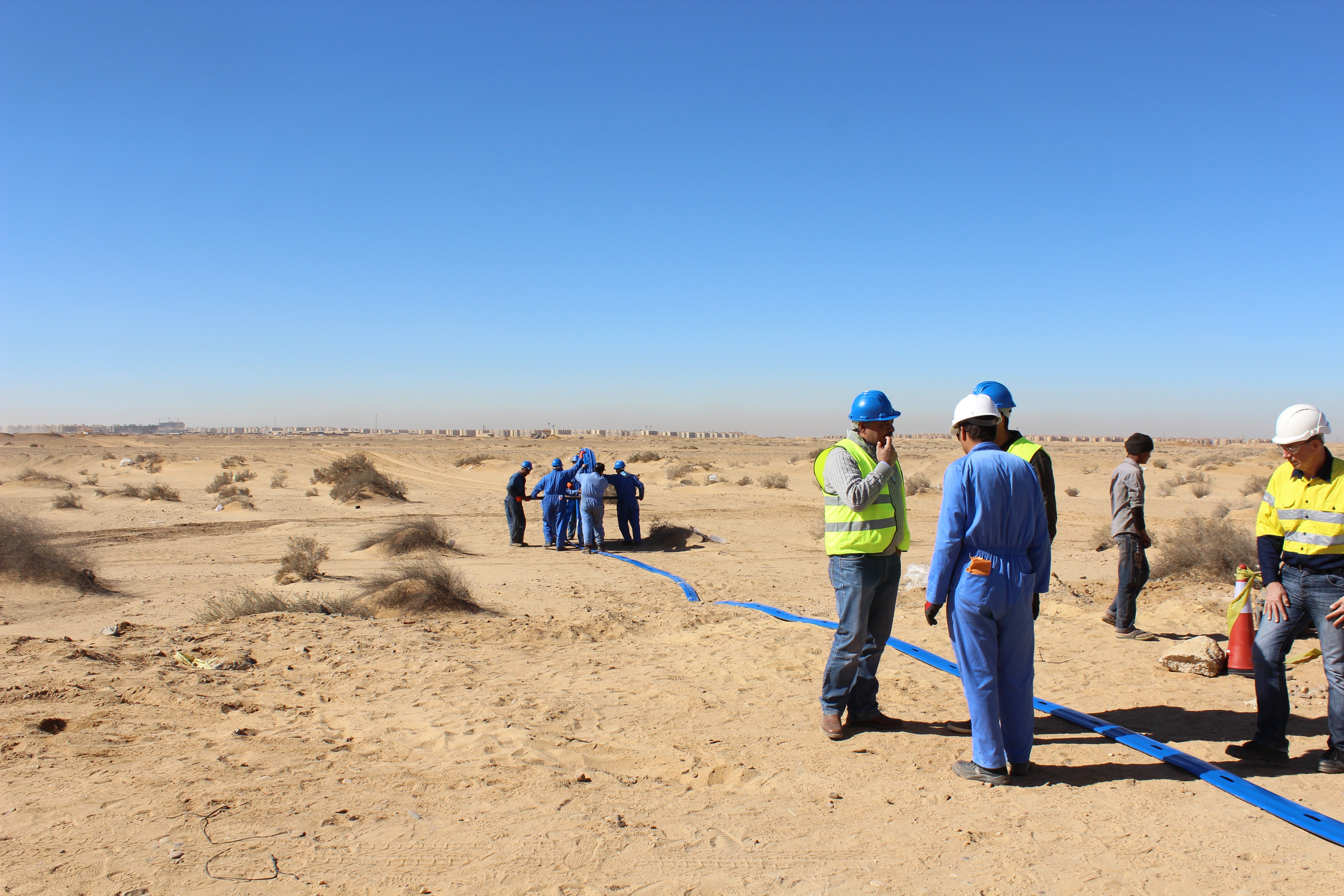

Les travaux d’installation ont été pris en charge par un entrepreneur local spécialisé.

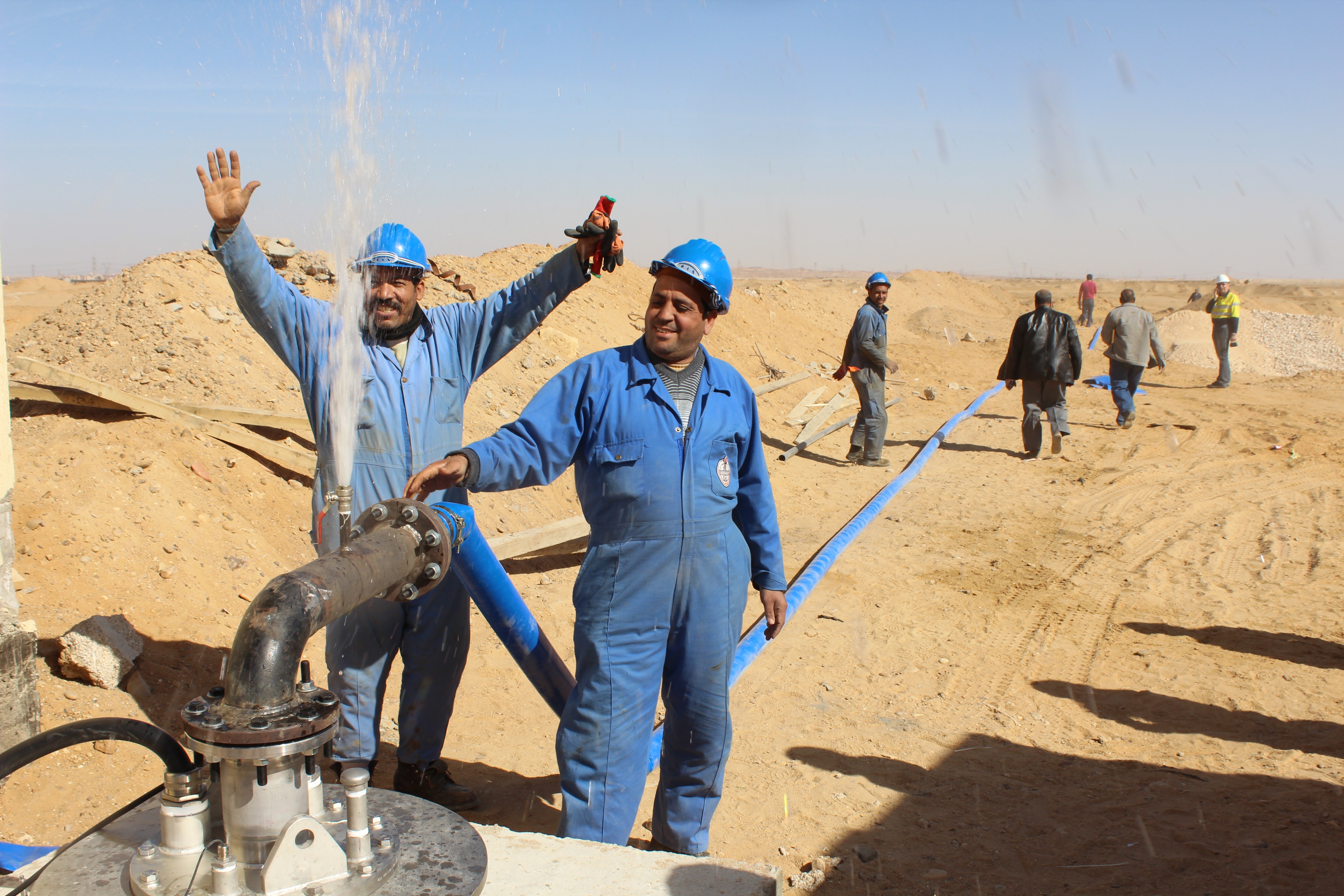

Courant 2017/2018, EUFOR INTER a équipé 4 forages complémentaires en vue d’assurer la réinjection des produits de rejet de l’usine de dessalement dans une nappe d’attente.

Dans ce cas, les colonnes de réinjection étaient équipées de diffuseurs PVC en lieu et place des GMP.

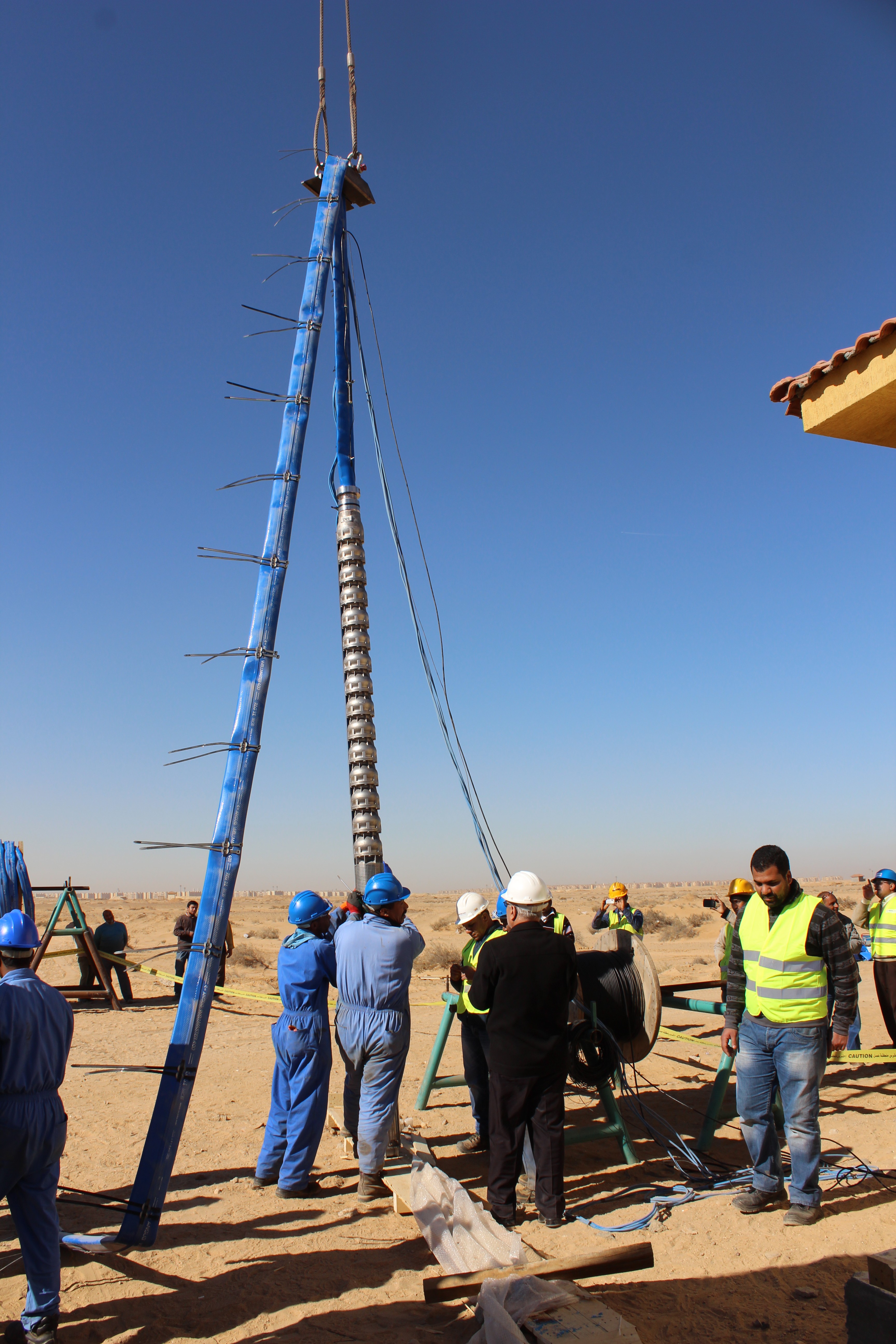

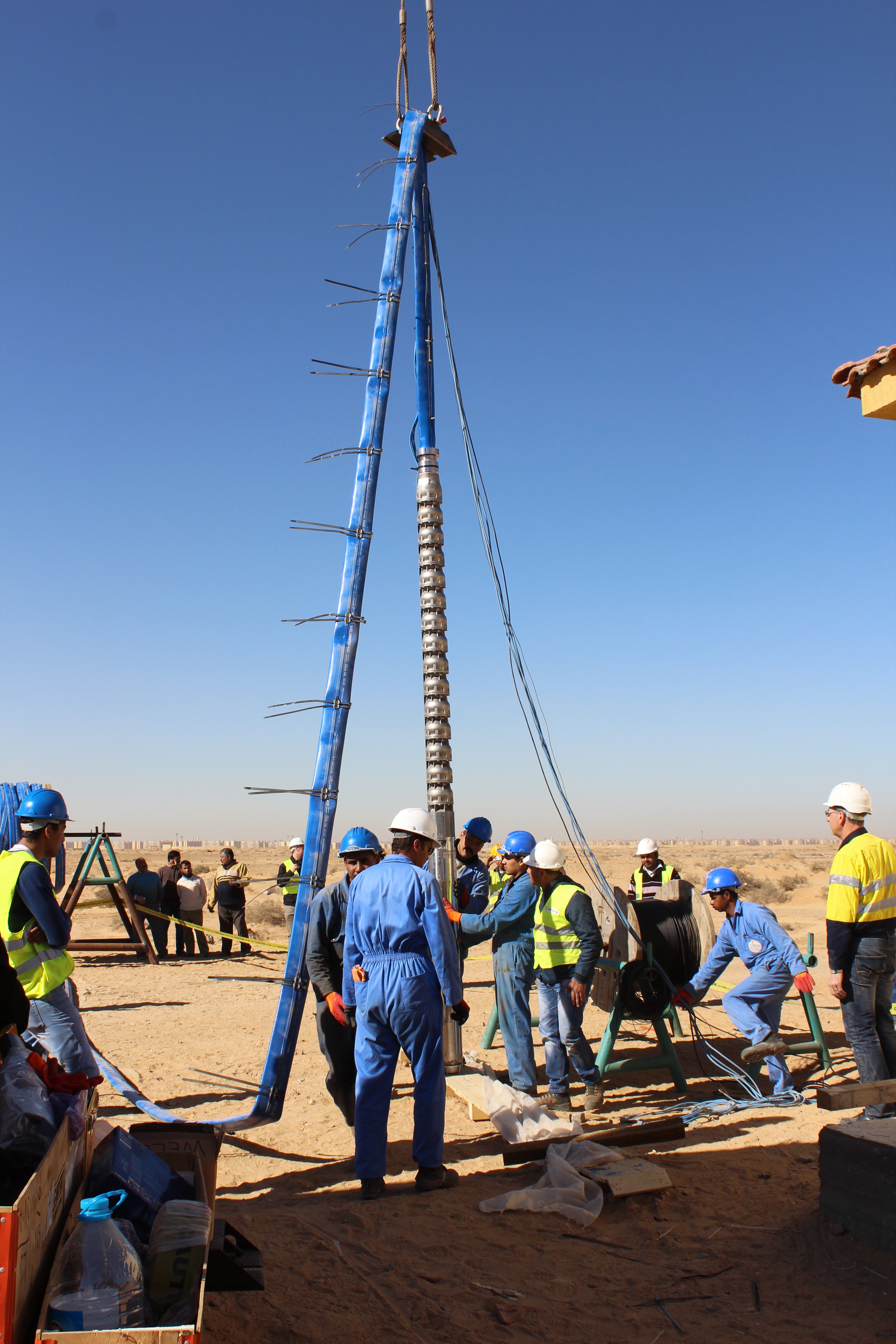

Le Wellmaster ® est une colonne souple de refoulement pour électropompes immergées, qui convient à tous les types d’activités d’extraction d’eau de nappe phréatique et aux forages de reconnaissance.

Le produit Wellmaster ® fait partie de la gamme « Angus Flexible Pipelines ».

Le Wellmaster ® est disponible dans différentes exécutions de 15 à 40 bars.

Grâce à la simplicité de son installation, le Wellmaster® peut remplacer de manière avantageuse, sur le plan des coûts, les conduites rigides en acier.

La construction du  Wellmaster ® est basée sur une trame textile Polyester haute ténacité tissée de manière circulaire afin de lui donner sa résistance mécanique à la traction et à la pression. Une double enduction  en Polyuréthane permet d’assurer son étanchéité et sa résistance à l’abrasion.

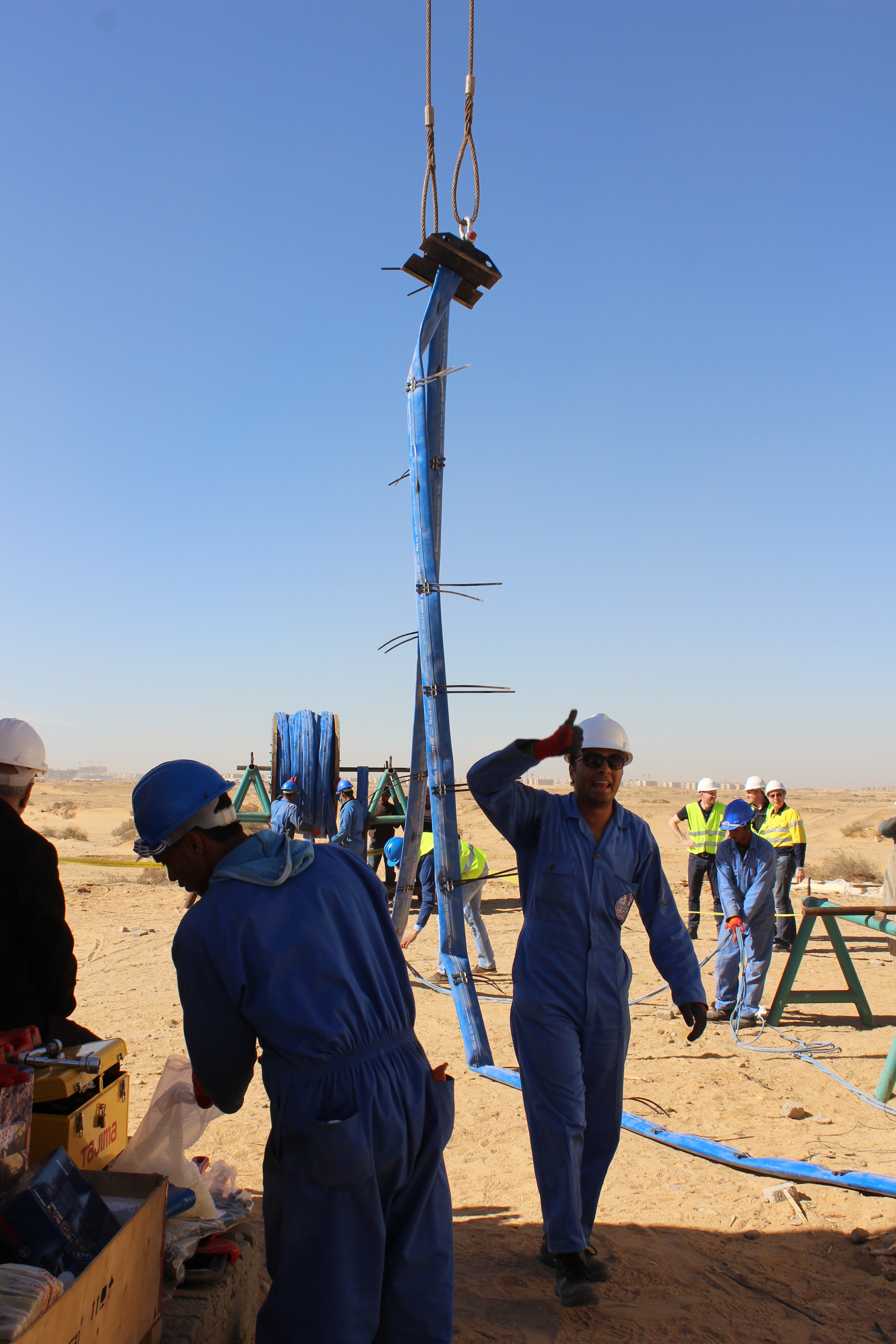

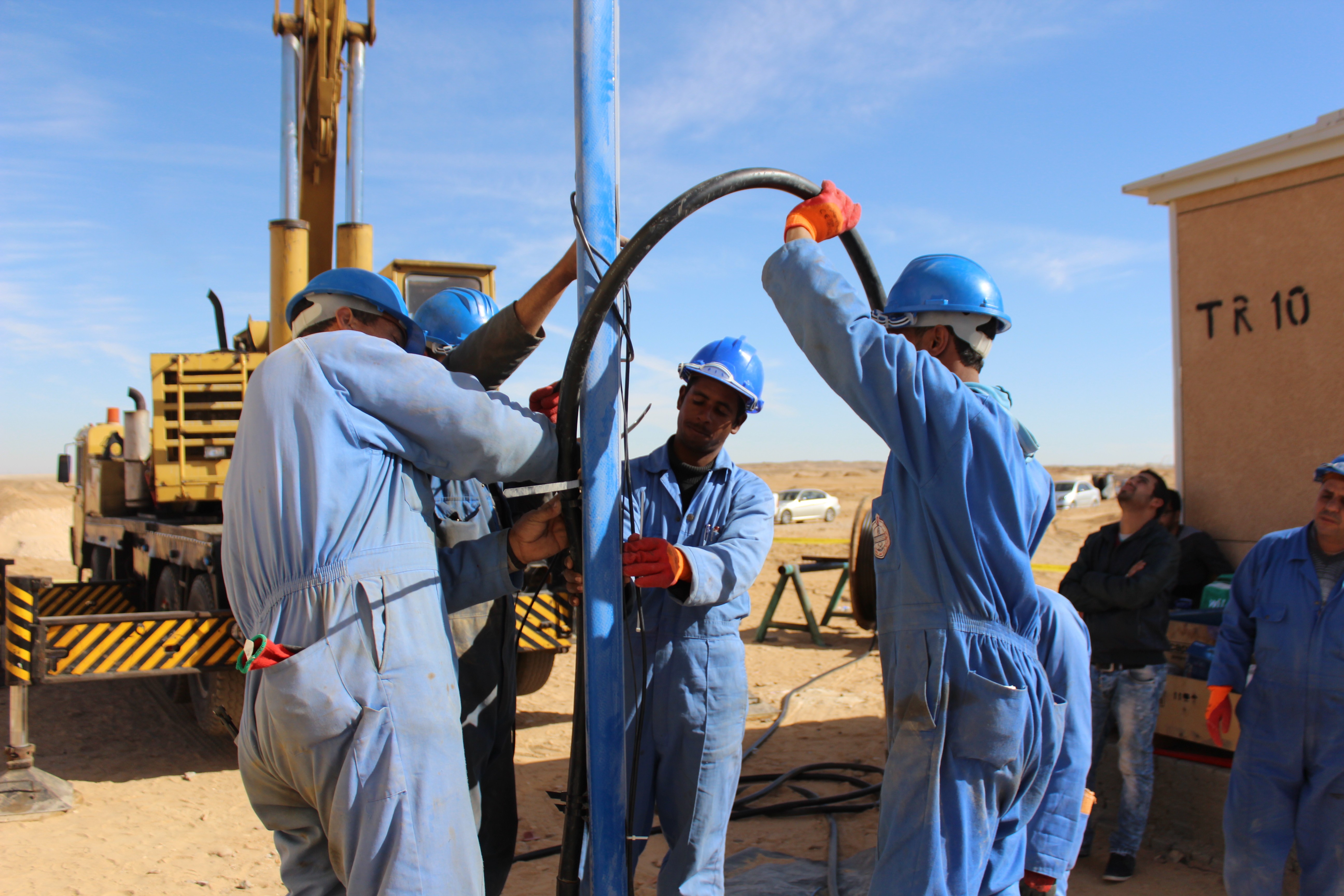

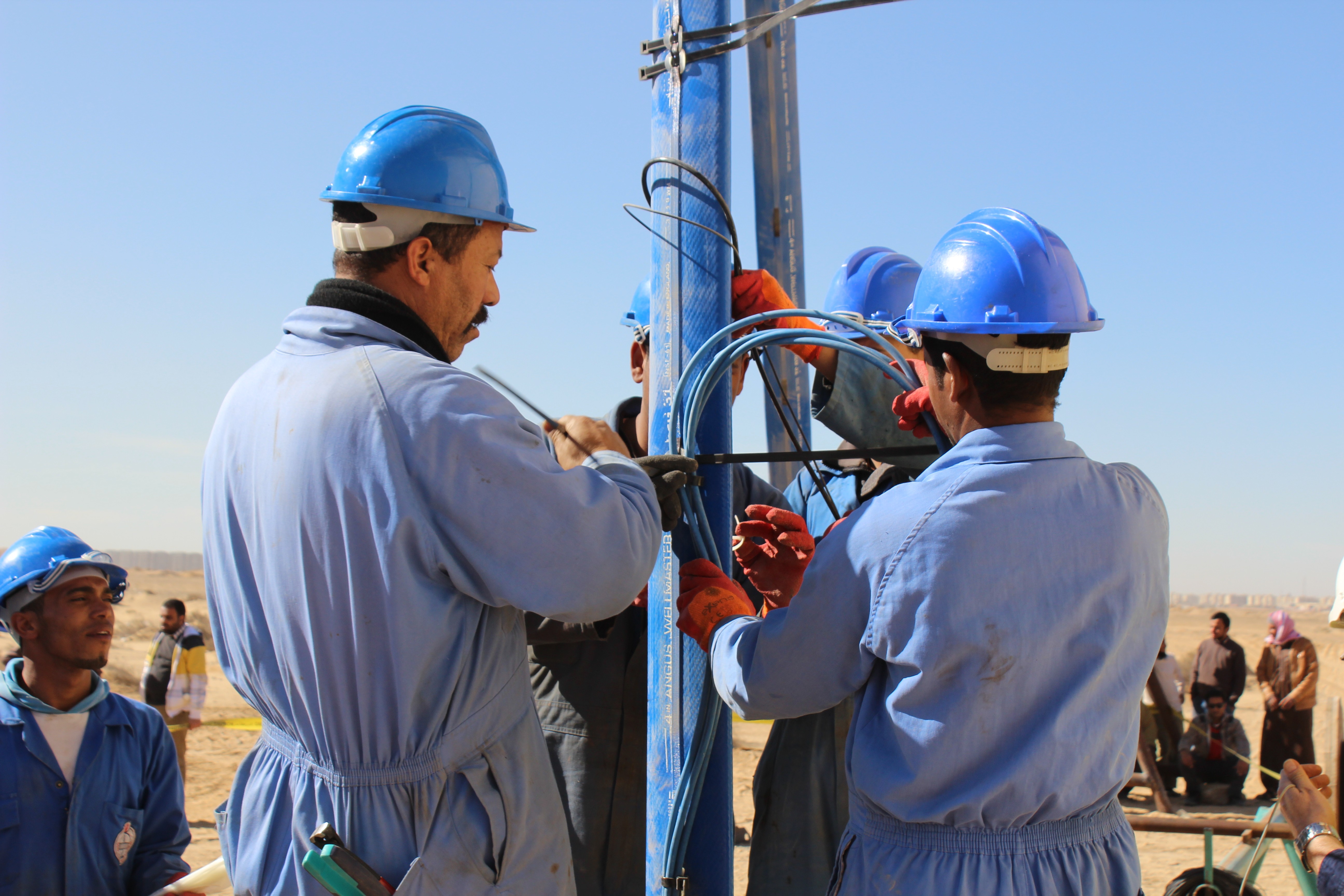

La colonne Wellmaster présente un renfort textile nervuré qui permet d’intégrer un dispositif de sanglage destiné à la fixation des câbles électriques (un ou deux renforts selon le diamètre de la colonne).

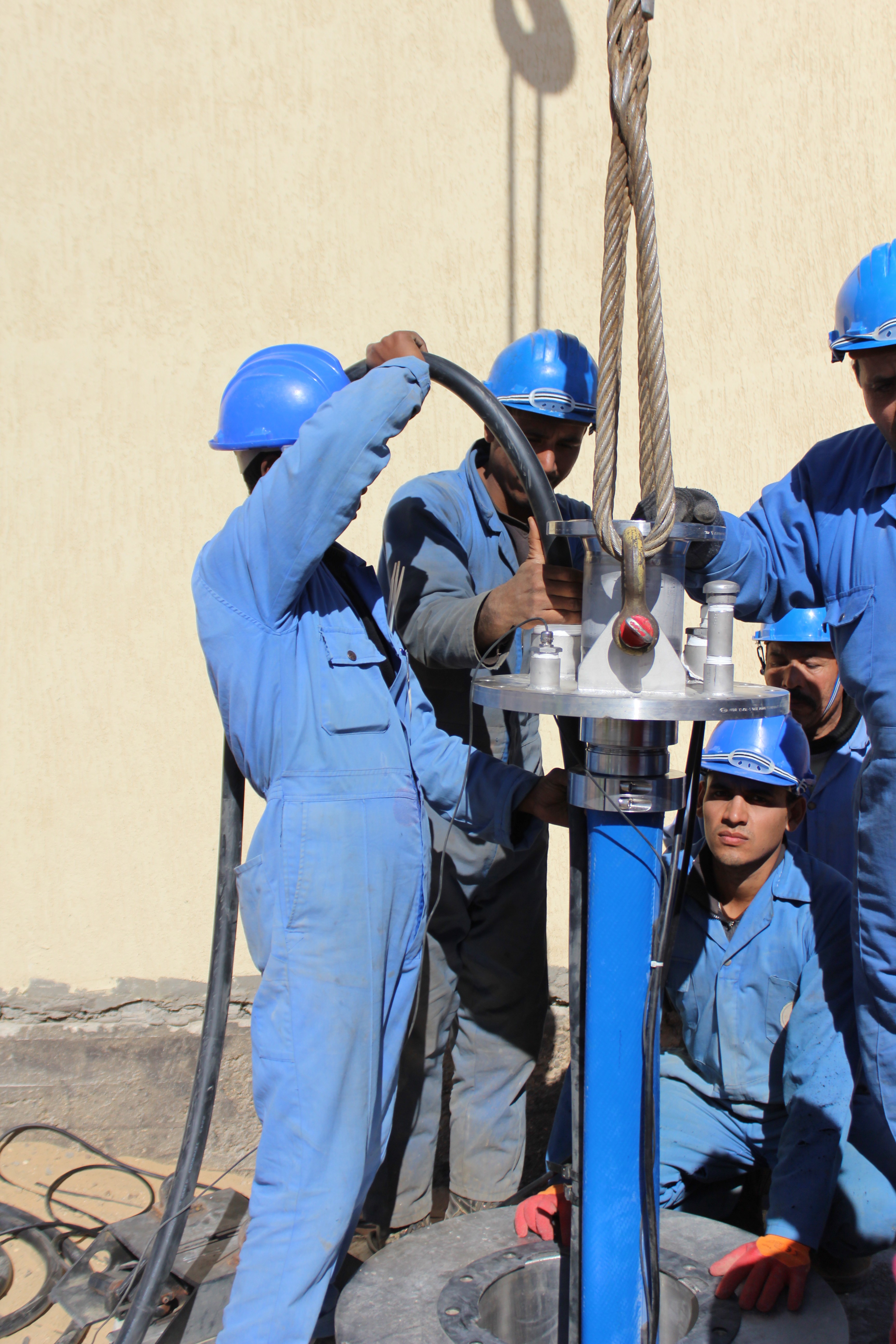

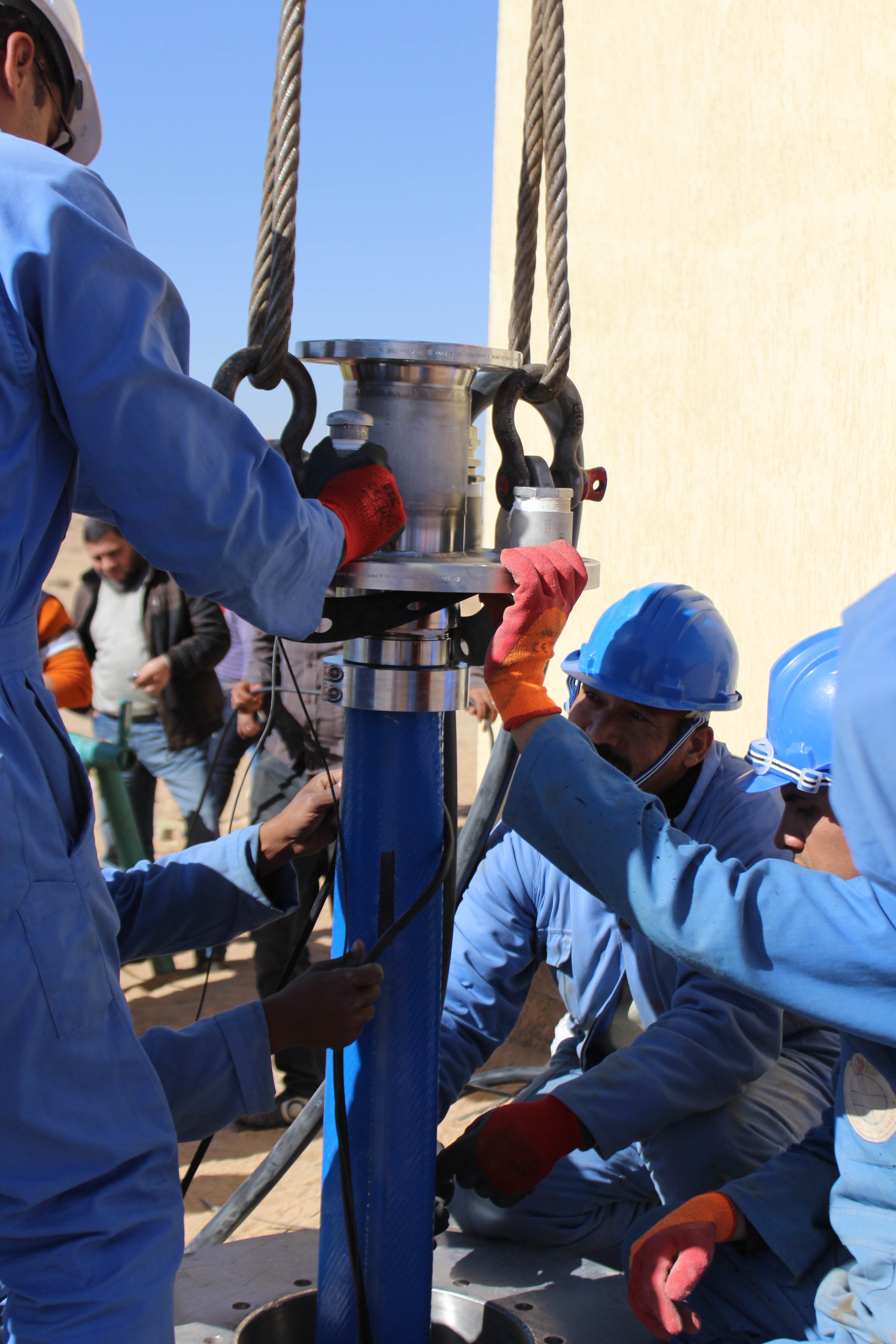

Des accouplements en acier inoxydables (ou exécution spéciales si requis) seront fixés aux deux extrémités du tuyau afin de le raccorder à la pompe et à la tête de puits.

Un software de calcul « WellCalc » permet de sélectionner aisément la colonne Wellmaster ® adaptée sur base des caractéristiques de chaque application.

Caractéristiques:

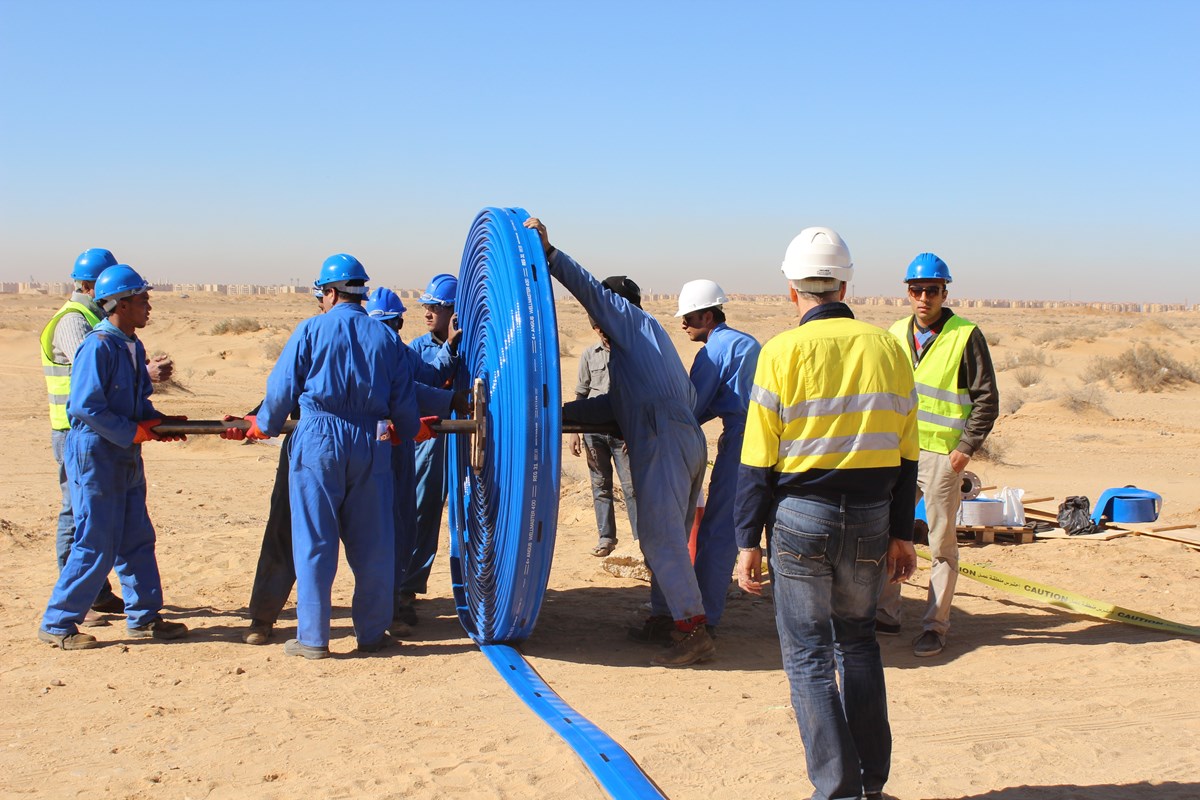

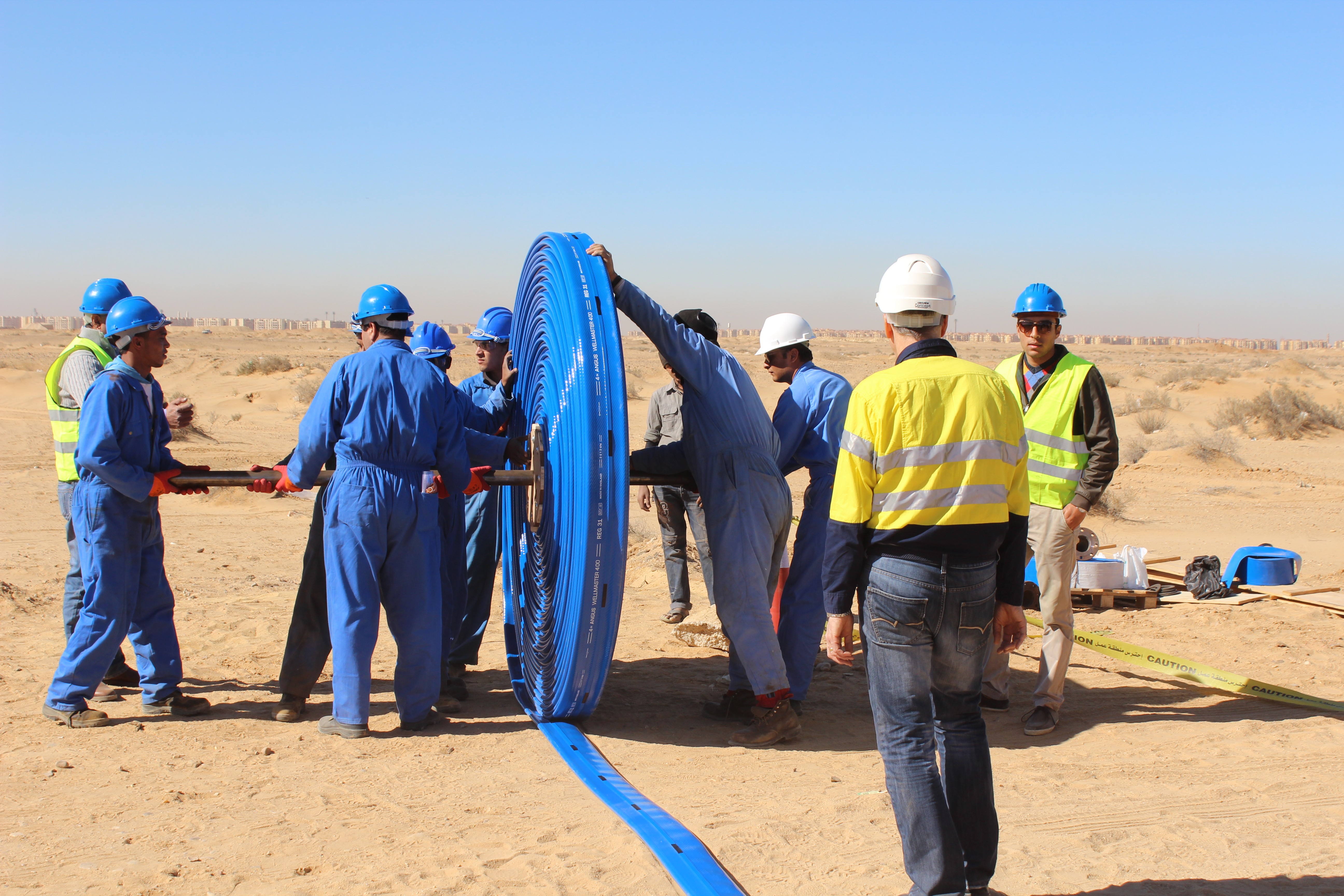

  • Ensemble léger qui se pose à plat et peut s’enrouler, ce qui facilite les interventions de stockage, manutention et transport.
  • Homologations internationales pour le pompage et transfert d’eau potable.
  • Résistance absolue à la corrosion, aux agents microbiologiques et aux dépôts calcaires.
  • Compatibilité avec tous les types de groupes motopompes immergés jusqu’à 8’’ – DN200.
  • Longue autonomie opérationnelle et garantie de 5 ans (garantie standard).
  • Forte résistance à l’abrasion de la gaine extérieure.
  • Importantes marges de sécurité au niveau de la résistance à la traction et des performances hydrauliques.
  • Performances hydrauliques de niveau supérieur grâce aux faibles pertes de charge, ce qui réduit les coûts d’exploitation.
  • Rapidité de montage et démontage, ce qui permet de réduire de manière substantielle les coûts de main-d’œuvre et de maintenance.
  • Fabrication conforme à l’accréditation de la norme ISO 9001 du système de gestion de la qualité d’Angus Flexible Pipelines.
  • Fourniture d’une gamme complète d’accouplements en acier inoxydable (316) ou exécutions spéciales sur demande (Duplex ou Super Duplex pour eau de mer ou pour eaux corrosives).

Homologations:

  • Réglementation 31 du service officiel britannique chargé du contrôle des eaux potables
  • Norme internationale NSF aux États-Unis
  • Norme BDA en Allemagne
  • Norme AS 4020 en Australie

Applications types:

Des performances éprouvées portant sur plus de 30 années d’expérience et plus de 70.000 installations dans le monde.

  • Extraction d’eau souterraine potable et minérale
  • Forages d’alimentation en eau pour usines de dessalement d’eau de mer
  • Puits d’installations d’osmose inverse
  • Extraction des lixiviats de décharges
  • Évacuation de l’eau des mines et carrières
  • Stabilisation de l’eau souterraine sur les chantiers de construction
  • Réduction de la pression de l’eau souterraine pour les travaux de tunnels ou de galeries
  • Application diverses sur les plateformes offshore
  • Défense incendie par pompage sur les plateformes offshore
